(VDSL2) Configuration d'un modem TD-W9980 en OpenWRT
Aller à la page 1, 2  Suivante
Poster un nouveau sujet    Répondre au sujet
   Univers Freebox Index du Forum -> La Fibre, le VDSL2 (Le Très Haut Débit)

 Auteur   Message
Elite_Orbital
(Auteur du topic)
Hobbit de L'Univers


Inscrit le: 01 Juin 2019
Messages: 11

11 points
Elite_Orbital
(Auteur du topic), Posté le: Dim 02 Juin 2019, 18:56    Sujet du message: (VDSL2) Configuration d'un modem TD-W9980 en OpenWRT (VDSL2) Configuration d'un modem TD-W9980 en OpenWRT 190567 174123 		Répondre en citant
Bonjour, je suis en VDSL2 chez Free avec une Mini 4K et j'aimerai installer mon modem universelle TP-Link TD-W9980 qui est sous OpenWRT.

Cepandant j'ai testé des centaines de configurations sous openWRT et je n'arrive pas à avoir Internet, la ligne est bien synchronisé mais pas d'Internet, je suis bien en 836, MTU 1500, et clonage de l'adresse MAC interne de ma Freebox (capturé avec wireshack et fonctionnait bien avec le firmware d'origine du TP-Link)

Que je soit en DHCP ou en statique sur l'interface "dsl0" pas d'Internet.

Voici mon fichier "network" OpenWRT:

Code:
config interface 'loopback'
   option ifname 'lo'
   option proto 'static'
   option ipaddr '127.0.0.1'
   option netmask '255.0.0.0'

config globals 'globals'
   option ula_prefix 'fdfc:xxxx:xxxx::/48'

config atm-bridge 'atm'
   option encaps 'llc'
   option payload 'bridged'
   option nameprefix 'Désolé'
   option vci '36'
   option vpi '8'

config Désolé 'Désolé'
   option annex 'a'
   option tone 'av'
   option ds_snr_offset '0'
   option macaddr '00:07:cb:xx:xx:xx'
   option firmware '/usr/bin/dsl_vr9_firmware.bin'

config interface 'lan'
   option type 'bridge'
   option ifname 'eth0.1'
   option proto 'static'
   option ipaddr '192.168.1.1'
   option netmask '255.255.255.0'
   option ip6assign '60'

config interface 'wan'
   option ifname 'dsl0'
   option proto 'static'
   option delegate '0'
   option ipaddr '88.xxx.xxx.17'
   option netmask '255.255.255.0'
   option gateway '88.xxx.xxx.254'
   option DNS '212.27.40.240 212.27.40.241'
   option macaddr '00:07:cb:xx:xx:xx'
   option mtu '1500'

config device 'wan_dev'
   option name 'dsl0'
   option macaddr '30:b5:c2:xx:xx:xx'

config interface 'wan6'
   option ifname '@wan'
   option proto 'dhcpv6'

config switch
   option name 'switch0'
   option reset '1'
   option enable_vlan '1'

config switch_vlan
   option device 'switch0'
   option vlan '1'
   option ports '0 2 4 5 6t'



J'ai aussi testé en VC-Mux ou en LLC, marche toujours pas.

Est-ce encore utile d'utilisé le Firmware.bin pour la partie VDSL2 du modem?

Merci
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
PPTOTO
Geek de L'Univers


Inscrit le: 03 Mai 2017
Messages: 8496

10987 points
PPTOTO, Posté le: Dim 02 Juin 2019, 21:18    Sujet du message: 156547 143985 Répondre en citant
Bonsoir,

Est ce que tu as Internet en étant en ADSL2+ et non en VDSL ?

Il faut savoir que depuis que Free généralise l'IPv6 sur ses DSLAM / NRO, les modems perso ne marchent plus du faite de l'encapsulation IPv4 dans de l'IPv6 utilisée.

En faite Free utilise la 6rd pour encapsuler l'IPv6 dans de l'IPv4 et utilise la 4rd pour l'inverse. Or il se trouve qu'on arrive à trouver des modems qui savent gérer le tunnel 6rd, mais un peu moins concernant le tunnel 4rd.

Je ne sais pas si coté OpenWrt ils ont implémenté quelque chose à ce niveau. A noter que la 4rd est toujours au stade expérimentale d'après ce que j'ai compris.
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Elite_Orbital
(Auteur du topic)
Hobbit de L'Univers


Inscrit le: 01 Juin 2019
Messages: 11

11 points
Elite_Orbital
(Auteur du topic), Posté le: Dim 02 Juin 2019, 21:43    Sujet du message: 190567 174123 		Répondre en citant
Citation:
Est ce que tu as Internet en étant en ADSL2+ et non en VDSL ?


Je vais essayer ça dessuite

Citation:
Il faut savoir que depuis que Free généralise l'IPv6 sur ses DSLAM / NRO, les modems perso ne marchent plus du faite de l'encapsulation IPv4 dans de l'IPv6 utilisée.

En faite Free utilise la 6rd pour encapsuler l'IPv6 dans de l'IPv4 et utilise la 4rd pour l'inverse. Or il se trouve qu'on arrive à trouver des modems qui savent gérer le tunnel 6rd, mais un peu moins concernant le tunnel 4rd.

Je ne sais pas si coté OpenWrt ils ont implémenté quelque chose à ce niveau. A noter que la 4rd est toujours au stade expérimentale d'après ce que j'ai compris.


Pourtant avec le firmware d'origine du TP-Link j'arrive à me connecter en VDSL juste avec l'IP Statique ou Dynamique et le clone de MAC Confused J'ai suivi ce tuto : https://www.digital-dynamics.fr/FR/code-et-Download/vdsl-Free-sans-Freebox.html
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
PPTOTO
Geek de L'Univers


Inscrit le: 03 Mai 2017
Messages: 8496

10987 points
PPTOTO, Posté le: Dim 02 Juin 2019, 21:49    Sujet du message: 156547 143985 Répondre en citant
Oui, tu peux avoir une synchronisation et une IP, mais si la techno (4rd) n'est pas gérée et correctement paramétrée tu ne pourras pas avoir Internet.
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Elite_Orbital
(Auteur du topic)
Hobbit de L'Univers


Inscrit le: 01 Juin 2019
Messages: 11

11 points
Elite_Orbital
(Auteur du topic), Posté le: Dim 02 Juin 2019, 22:03    Sujet du message: 190567 174123 		Répondre en citant
Citation:
Oui, tu peux avoir une synchronisation et une IP, mais si la techno (4rd) n'est pas gérée et correctement paramétrée tu ne pourras pas avoir Internet.


Oui, justement j'arrivai à naviguer sur Internet en VDSL2 juste avec l'IPv4 (sans configurer l'IPv6), donc je pense que cela doit être possible sur OpenWRT
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
PPTOTO
Geek de L'Univers


Inscrit le: 03 Mai 2017
Messages: 8496

10987 points
PPTOTO, Posté le: Dim 02 Juin 2019, 22:30    Sujet du message: 156547 143985 Répondre en citant
En faite la Freebox sait gérer la 4rd et le problème se pose quand le DSLAM est full IPv6. Donc en gros le DSLAM ne sait plus parler IPv4.

Donc quand tu utilises de l'IPv4 avec ta Freebox, cette dernière encapsule l'IPv4 dans de l'IPv6 grâce à la 4rd pour que le DSLAM puisse comprendre et acheminer le trafic.

Si tu n'arrives pas à avoir Internet avec ton modem en ADSL2+ cela pourra dire que ton DSLAM est sans doute full IPv6 et dans ce cas la, c'est mort même avec OpenWrt.
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Elite_Orbital
(Auteur du topic)
Hobbit de L'Univers


Inscrit le: 01 Juin 2019
Messages: 11

11 points
Elite_Orbital
(Auteur du topic), Posté le: Dim 02 Juin 2019, 23:33    Sujet du message: 190567 174123 		Répondre en citant

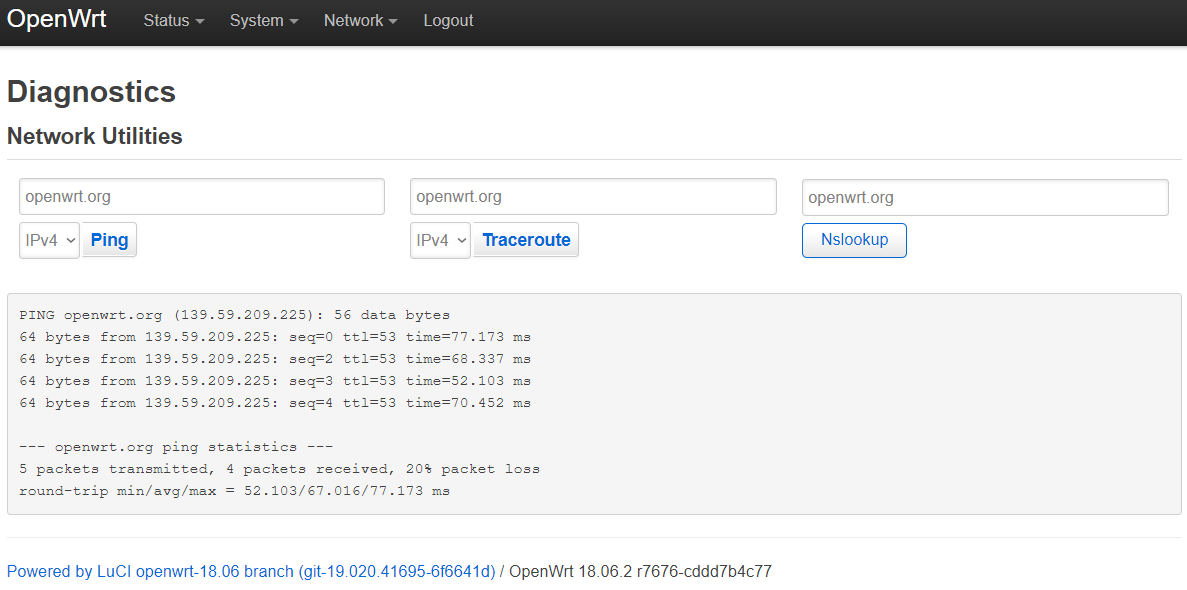

C'est bon j'ai réussi à avoir Internet en ADSL2+ sur OpenWRT

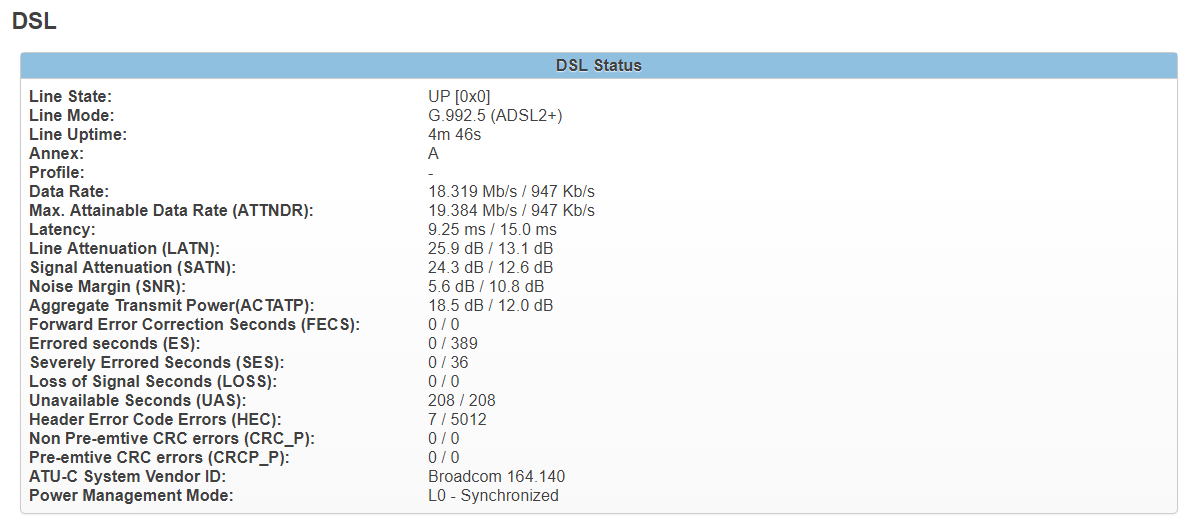

Les screens :




Voila mon fichier network de openWRT


Code:

config interface 'loopback'
   option ifname 'lo'
   option proto 'static'
   option ipaddr '127.0.0.1'
   option netmask '255.0.0.0'

config globals 'globals'
   option ula_prefix 'fde8:b80a:b288::/48'

config atm-bridge 'atm'
   option nameprefix 'Désolé'
   option vci '36'
   option vpi '8'
   option encaps 'vc'
   option payload 'routed'

config Désolé 'Désolé'
   option annex 'a'
   option ds_snr_offset '0'
   option xfer_mode 'atm'
   option line_mode 'ADSL'

config interface 'lan'
   option type 'bridge'
   option ifname 'eth0.1'
   option proto 'static'
   option ipaddr '192.168.1.1'
   option netmask '255.255.255.0'
   option ip6assign '60'

config interface 'wan'
   option ifname 'dsl0'
   option proto 'static'
   option ipaddr '88.xxx.xxx.xx'
   option netmask '255.255.255.0'
   option gateway '88.xxx.xxx.254'
   option DNS '212.27.40.240 212.27.40.241'
   option mtu '1500'

config device 'wan_dev'
   option name 'dsl0'
   option macaddr '30:b5:c2:db:4a:80'

config interface 'wan6'
   option ifname '@wan'
   option proto 'dhcpv6'

config switch
   option name 'switch0'
   option reset '1'
   option enable_vlan '1'

config switch_vlan
   option device 'switch0'
   option vlan '1'
   option ports '0 2 4 5 6t'

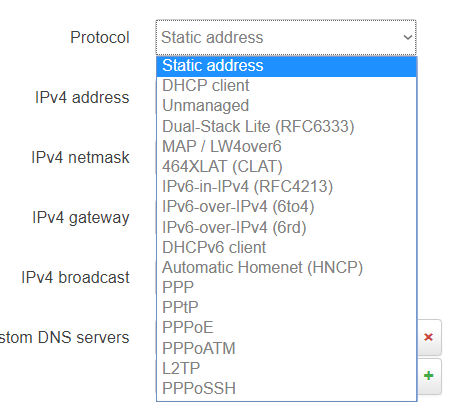

et dans les parametre de OpenWRT j'ai accés au mode "6to4" et "6rd"

voilà un screen :


Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
PPTOTO
Geek de L'Univers


Inscrit le: 03 Mai 2017
Messages: 8496

10987 points
PPTOTO, Posté le: Lun 03 Juin 2019, 12:09    Sujet du message: 156547 143985 Répondre en citant
Bonjour,

OK, donc c'est une bonne nouvelle, car ça voudrait dire que ton DSLAM n'est pas encore full IPv6.

Donc le problème vient certainement du paramétrage de ton routeur pour avoir le VDSL.

Regarde ce topic sinon : https://forum.universfreebox.com/viewtopic.php?t=52571
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Fuli
Chevalier de L'Univers


Inscrit le: 13 Oct 2008
Messages: 493

837 points
Fuli, Posté le: Lun 03 Juin 2019, 18:03    Sujet du message: 14697 12956 Répondre en citant
Il manque la configuration en dure de l'adresse MAC du routeur de Free (la machine ayant l'IP de la gateway 82.x.x.254).

Elle se capture aussi avec wireshark. C'est l'autre adresse MAC.

Puis ajouter dans les scripts firewall perso un truc du genre "arp -s 82.x.x.254 00:07:MAC".

En effet sans ça le routeur essayera de connaitre la MAC de la gateway Free avec ARP mais ceux ci ne répondent pas aux ARP du coup rien ne marche. La commande arp force la MAC pour l'IP de la gateway et du coup le routeur n'utilise plus arp pour communiquer avec.
_________________
Un verre, ça va. Trois verres, ça va, ça va, ça va.
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Elite_Orbital
(Auteur du topic)
Hobbit de L'Univers


Inscrit le: 01 Juin 2019
Messages: 11

11 points
Elite_Orbital
(Auteur du topic), Posté le: Lun 03 Juin 2019, 23:55    Sujet du message: 190567 174123 		Répondre en citant
Citation:
Regarde ce topic sinon : https://forum.universfreebox.com/viewtopic.php?t=52571


Oui j'ai déjà lu tout ce topic Confused mais je n'ai pas trouvé de réponse pour la config sur OpenWRT

Citation:
Il manque la configuration en dure de l'adresse MAC du routeur de Free (la machine ayant l'IP de la gateway 82.x.x.254).

Elle se capture aussi avec wireshark. C'est l'autre adresse MAC.

Puis ajouter dans les scripts firewall perso un truc du genre "arp -s 82.x.x.254 00:07:MAC".

En effet sans ça le routeur essayera de connaitre la MAC de la gateway Free avec ARP mais ceux ci ne répondent pas aux ARP du coup rien ne marche. La commande arp force la MAC pour l'IP de la gateway et du coup le routeur n'utilise plus arp pour communiquer avec.


OK super, je vais tester sa, voilà les deux adresses que j'ai capturer avec wireshark :

Source: FreeboxS_03:xx:83 (00:07:cb:03:xx:83) - Routeur Free du relais 88.xx.xx.254

Destination: FreeboxS_ff:xx:14 (00:07:cb:ff:xx:14) - Carte interne xDSL de ma Freebox 88.xx.xx.17

J'ai bon ?

Donc l'adresse MAC "Destination" c'est l'adresse que je spoof(clone) sur la carte "dsl0" de OpenWRT (ou est ce que je spoof l'interface "WAN" de openWRT, j'ai un peu de mal sur ce point)

Puis je rajoute que la commande "arp -s 82.x.x.254 00:07:MAC" ? ou est ce que je spoof cette adresse ailleurs?

Merci pour vos réponse Shocked
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Fuli
Chevalier de L'Univers


Inscrit le: 13 Oct 2008
Messages: 493

837 points
Fuli, Posté le: Mar 04 Juin 2019, 13:05    Sujet du message: 14697 12956 Répondre en citant
Les 2 MAC semblent correctes.

Déjà tu peux mettre la MAC sur ton interface WAN (qui est lié à l'interface hw dsl0).
Code:
config interface 'wan'
   option ifname 'dsl0'
   option macaddr '00:07:cb:ff:xx:14'
   option proto 'static'
   option ipaddr '88.xxx.xxx.17'
   option netmask '255.255.255.0'
   option gateway '88.xxx.xxx.254'
   option DNS '212.27.40.240 212.27.40.241'
   option mtu '1500'


Puis je crois que c'est dans "firewall->script personnalisé" que tu peux ajouter un script lancé à chaque application du firwall (dont le démarrage). Dans ce scipt tu mets la commande
Code:
arp -s 88.xx.xx.254 00:07:cb:03:xx:83

_________________
Un verre, ça va. Trois verres, ça va, ça va, ça va.
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Elite_Orbital
(Auteur du topic)
Hobbit de L'Univers


Inscrit le: 01 Juin 2019
Messages: 11

11 points
Elite_Orbital
(Auteur du topic), Posté le: Mar 04 Juin 2019, 22:02    Sujet du message: 190567 174123 		Répondre en citant
Du coup j'ai configurer tout comme vous me l'avez dit et toujours pas d'Internet, la ligne VDSL2 est bien synchronisé.

Voilà mon fichiers Network

Code:

config interface 'loopback'
   option ifname 'lo'
   option proto 'static'
   option ipaddr '127.0.0.1'
   option netmask '255.0.0.0'

config globals 'globals'
   option ula_prefix 'fda3:60bb:0970::/48'

config atm-bridge 'atm'
   option nameprefix 'Désolé'
   option vci '36'
   option vpi '8'
   option encaps 'vc'
   option payload 'bridged'

config Désolé 'Désolé'
   option annex 'a'
   option tone 'av'
   option ds_snr_offset '0'

config interface 'lan'
   option type 'bridge'
   option ifname 'eth0.1'
   option proto 'static'
   option ipaddr '192.168.1.1'
   option netmask '255.255.255.0'
   option ip6assign '60'

config interface 'wan'
   option ifname 'dsl0'
   option proto 'static'
   option ipaddr '88.xxx.xxx.17'
   option netmask '255.255.255.0'
   option gateway '88.xxx.xxx.254'
   option DNS '212.27.40.240 212.27.40.241'
   option mtu '1500'
   option macaddr '00:07:cb:xx:xx:14'

config device 'wan_dev'
   option name 'dsl0'
   option macaddr '00:07:cb:xx:xx:14'

config interface 'wan6'
   option ifname '@wan'
   option proto 'dhcpv6'

config switch
   option name 'switch0'
   option reset '1'
   option enable_vlan '1'

config switch_vlan
   option device 'switch0'
   option vlan '1'
   option ports '0 2 4 5 6t'



Savez vous si je doit mettre la connexion en "Routed" ou "Bridged" et en "VC-Mux" ou "LLC"

Et aussi j'ai été obliger de cloner la MAC aussi dans l'interface "Wan-Dev", est-ce normal? et dois je la cloner aussi dans l'interface "Dsl0"?

Et le script est bien copié dans les règles perso du firewall.

Qu'est ce qui cloche Crying or Very sad ?
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Fuli
Chevalier de L'Univers


Inscrit le: 13 Oct 2008
Messages: 493

837 points
Fuli, Posté le: Mer 05 Juin 2019, 13:15    Sujet du message: 14697 12956 Répondre en citant
Le mieux est de voir ce qui se passe sur le routeur openWRT.

1. SSH sur openwrt et taper "arp -n"
2. voir qu'il y a bien la ligne "88.x.x.254 ether 00:..... M" avec comme MAC l'adresse de la gateway
3. taper ifconfig dsl0
4. vérifier que l'on a bien la ligne "ether 00:...." avec comme MAC l'adresse cloné.
Si c'est le cas:
1. installer le package tcpdump sur le routeur
2. sur une console SSH sur le routeur (via Putty par exemple) taper "tcpdump -nai dsl0"
3. voir ce qui se passe sur l'interface dsl0

S'il y a de l'ARP, c'est qu'il y a un problème quelque part et qu'il n'a pas pris la commande "arp -s ...." en compte.
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Elite_Orbital
(Auteur du topic)
Hobbit de L'Univers


Inscrit le: 01 Juin 2019
Messages: 11

11 points
Elite_Orbital
(Auteur du topic), Posté le: Ven 07 Juin 2019, 0:56    Sujet du message: 190567 174123 		Répondre en citant
Du coup avec la commande "arp -n" j'ai :

Code:
root@OpenWrt:~# arp -n
IP address       HW type     Flags       HW address            Mask     Device
192.168.1.242    0x1         0x2         50:46:5d:4f:1e:f2     *        br-lan
88.xxx.xxx.254   0x1         0x0         00:00:00:00:00:00     *        dsl0


Donc l'adresse MAC du routeur Free n'est pas fixé à son IP Confused

Et j'ai bien des commande ARP en faisant un "tcpdump" Confused

J'ai beau chercher la syntaxe pour ce "arp -s" je ne trouve pas d'information Shocked . A part ce site https://forum.openwrt.org/t/solved-how-To-set-permanent-static-arp-entry/10784 mais je ne comprend pas trop ce qu'il fait Rolling Eyes

Par contre dans "ifconfig dsl0" j'ai bien la MAC interne de ma Freebox sur mon interface dsl0 Smile

Code:
root@OpenWrt:~# ifconfig dsl0
dsl0      Link encap:Ethernet  HWaddr 00:07:CB:xx:xx:14
          inet addr:88.xxx.xxx.17  Bcast:88.xxx.xxx.255  Mask:255.255.255.0
          inet6 addr: fe80::xxx:cbff:xxxx:f014/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:108 errors:0 dropped:0 overruns:0 frame:0
          TX packets:401 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:10092 (9.8 KiB)  TX bytes:25364 (24.7 KiB)


Et Merci beaucoup pour l'aide Embarassed
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé
Fuli
Chevalier de L'Univers


Inscrit le: 13 Oct 2008
Messages: 493

837 points
Fuli, Posté le: Sam 08 Juin 2019, 8:02    Sujet du message: 14697 12956 Répondre en citant
Et bien avec une console essaie manuellement. Une fois le modem connecté fait un SSH dessus puis tapes-y le "arp -s 88.x.x.255 00:07:xMadMadMad". Vérifie avec arp -n. Si tout est bon teste toujours depuis la console un simple "ping 8.8.8.8". Si ça c'est bon teste toujours depuis la console un "ping www.Google.fr". Et enfin si ça c'est bon teste (sinon pbm DNS) depuis le PC la connexion au net. Si ko alors problème de routage.
Toujours tester pas par pas.
_________________
Un verre, ça va. Trois verres, ça va, ça va, ça va.
Revenir en haut Voir le profil de l'utilisateur Envoyer un message privé


Poster un nouveau sujet     Répondre au sujet

Univers Freebox Index du Forum -> La Fibre, le VDSL2 (Le Très Haut Débit)
Page 1 sur 2 Toutes les heures sont au format GMT + 2 Heures
Aller à la page 1, 2  Suivante


Sauter vers:
Vous ne pouvez pas poster de nouveaux sujets dans ce forum
Vous ne pouvez pas répondre aux sujets dans ce forum
Vous ne pouvez pas éditer vos messages dans ce forum
Vous ne pouvez pas supprimer vos messages dans ce forum
Vous ne pouvez pas voter dans les sondages de ce forum





CoolVista Thème phpbb - Site adapté par Vincent Barrier  © 2005 - 2009 Univers Freebox
